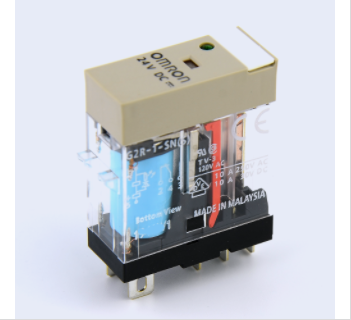

繼電器一般是由繼電器和繼電器底座組合而成，繼電器底座可以快速安裝在導軌上，并能夠吧繼電器的線圈和觸電的接點引出到底座的快速連接柱上，使得在使用和接線時都非常方便，如果繼電器損壞也可以直接將繼電器從底座上拔出直接更換，節省了維修時間。本文鼎悅電子帶你了解繼電器的四個安裝步驟：

鼎悅電子帶你了解繼電器的四個安裝步驟

　　1、引出端保護

　　將繼電器焊拉接在印制電路板上使用時，印制板的孔距要正確，孔徑不能太小，當必須扳動引出端時，應首先將引出端靠底板3mm處固定再扳動和扭轉。直徑≥0.8mm的引出端不允許扳動和扭轉。繼電器底板與印制板之間應有大于0.3mm的間隙，這可保護引出端根部不受外力損傷，也便于焊后清洗時清洗涂的流出和揮發。焊孔式和焊鉤式引出端在焊接引線和焊下引線過程中都不能使勁絞導線、拉導線，以免造成引出端松動。注：安裝時繼電器不慎掉落在地，由于受強沖擊，內部可能受損，應隔離、檢驗確認合格后才能使用。

　　2、焊接與清洗

　　繼電器引出端的焊接應使用中性松香焊劑，不應使用酸性焊劑，焊接后應及時清洗、烘干。焊接用電路鐵以30-60W為宜，烙鐵頂端溫度280~330℃為好，焊接時間應不大于3秒，自動焊錫時，焊料溫度260℃，焊接時間不大于5秒。非密封繼電器在焊接和清洗過程中，切勿讓焊劑、清洗液污染繼電器內部結構，而密封繼電器和可清洗式塑封繼電器都可進行整體浸洗。

　　3、防止振動放大

　　對有抗振要求的繼電器，合理選擇安裝方式可避免或減少振動放大，最好是將繼電器安裝成使繼電器受到的沖擊和振動的方向與繼電器銜鐵的運動方向相垂直，盡量避免選用頂部螺釘安裝或頂部支架安裝的繼電器。

　　4、多只繼電器集中安裝方法

　　多只繼電器密集安裝于同一印制板或同一機架，它們可以產生反常的高熱，無磁屏蔽罩子的繼電器還可能因受磁干攏而動作失誤，這可以通過合理設計各繼電器之間的安裝間隙，或把其它元器件安裝到各只繼電器中間(但不得是強發熱和產生強磁場的元件以及怕熱和磁干攏的元器件)來解決。

　　繼電器的四個安裝步驟鼎悅電子就為你介紹以上內容，繼電器被用于各種控制電路中進行信號傳遞、放大、轉換、聯鎖等，控制主電路和輔助電路中的器件或設備按預定的動作程序進行工作，實現自動控制和保護的目的。
