D2HW防水微動開關

小尺寸、可進行可靠開關的長行程型開關主體部分尺寸為前代產品的78%，有利于設備的小型化。沒有擺桿也同樣使用方便的長行程規格 (OT參考值:1.4mm) 不含對環境有害的物質，導線類型也實現了無鉛化。

立即咨詢技術資料下載

印刷基板安裝類型

		種類
驅動桿	端子規格	接觸規格

帶右柱

右側帶接線柱

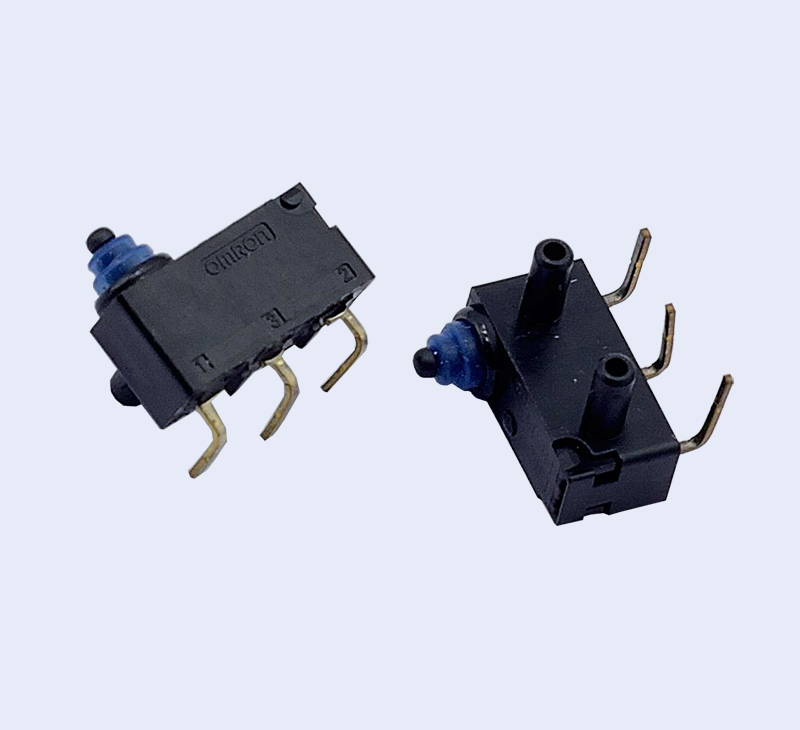

針狀按鈕型

印刷基板用

直形

---

角形

D2HW-BR201DR

D2HW-ER201DR

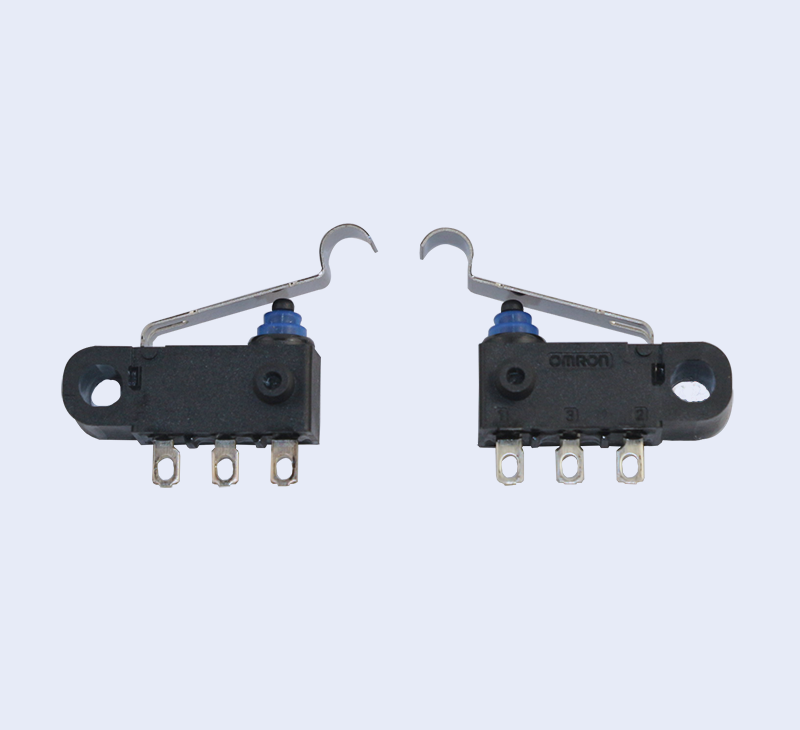

擺桿型

直形

---

角形

D2HW-BR211DR

D2HW-ER211DR

長擺桿型

直形

---

角形

D2HW-BR221DR

D2HW-ER221DR

R形擺桿型

直形

---

角形

D2HW-BR231DR

D2HW-ER231DR

		種類
驅動桿	端子規格	接觸規格

帶左柱

左側帶接線柱

無柱

針狀按鈕型

印刷基板用

直形

---

D2HW-A201D

角形

D2HW-BL201DL

D2HW-EL201DL

---

擺桿型

直形

---

D2HW-A211D

角形

D2HW-BL211DL

D2HW-EL211DL

---

長擺桿型

直形

---

D2HW-A221D

角形

D2HW-BL221DL

D2HW-EL221DL

---

R形擺桿型

直形

---

D2HW-A231D

角形

D2HW-BL231DL

D2HW-EL231DL

---

注1.	角端子的方向和柱的方向相同。
注2.	UL/cUL規格認證產品在型號規格的末尾有"S"標記。詳情請咨詢本公司銷售人員。

焊接/導線類型

		種類
驅動桿	端子規格	接觸規格

帶右柱

右側帶接線柱

針狀按鈕型

焊接

D2HW-BR201H

D2HW-ER201H

帶導線下方引出 1c D2HW-BR201M D2HW-ER201M

1b D2HW-BR202M D2HW-ER202M

1a D2HW-BR203M D2HW-ER203M

右方引出 1b D2HW-BR202MR D2HW-ER202MR

1a D2HW-BR203MR D2HW-ER203MR

左方引出 1b D2HW-BR202ML D2HW-ER202ML

1a D2HW-BR203ML D2HW-ER203ML

擺桿型

焊接

D2HW-BR211H

D2HW-ER211H

帶導線下方引出 1c D2HW-BR211M D2HW-ER211M

1b D2HW-BR212M D2HW-ER212M

1a D2HW-BR213M D2HW-ER213M

右方引出 1b D2HW-BR212MR D2HW-ER212MR

1a D2HW-BR213MR D2HW-ER213MR

左方引出 1b D2HW-BR212ML D2HW-ER212ML

1a D2HW-BR213ML D2HW-ER213ML

長擺桿型

焊接

D2HW-BR221H

D2HW-ER221H

帶導線下方引出 1c D2HW-BR221M D2HW-ER221M

1b D2HW-BR222M D2HW-ER222M

1a D2HW-BR223M D2HW-ER223M

右方引出 1b D2HW-BR222MR D2HW-ER222MR

1a D2HW-BR223MR D2HW-ER223MR

左方引出 1b D2HW-BR222ML D2HW-ER222ML

1a D2HW-BR223ML D2HW-ER223ML

R形擺桿型

焊接

D2HW-BR231H

D2HW-ER231H

帶導線下方引出 1c D2HW-BR231M D2HW-ER231M

1b D2HW-BR232M D2HW-ER232M

1a D2HW-BR233M D2HW-ER233M

右方引出 1b D2HW-BR232MR D2HW-ER232MR

1a D2HW-BR233MR D2HW-ER233MR

左方引出 1b D2HW-BR232ML D2HW-ER232ML

1a D2HW-BR233ML D2HW-ER233ML

滾珠擺桿型

焊接

D2HW-BR241H

D2HW-ER241H

帶導線下方引出 1c D2HW-BR241M D2HW-ER241M

1b D2HW-BR242M D2HW-ER242M

1a D2HW-BR243M D2HW-ER243M

右方引出 1b D2HW-BR242MR D2HW-ER242MR

1a D2HW-BR243MR D2HW-ER243MR

左方引出 1b D2HW-BR242ML D2HW-ER242ML

1a D2HW-BR243ML D2HW-ER243ML

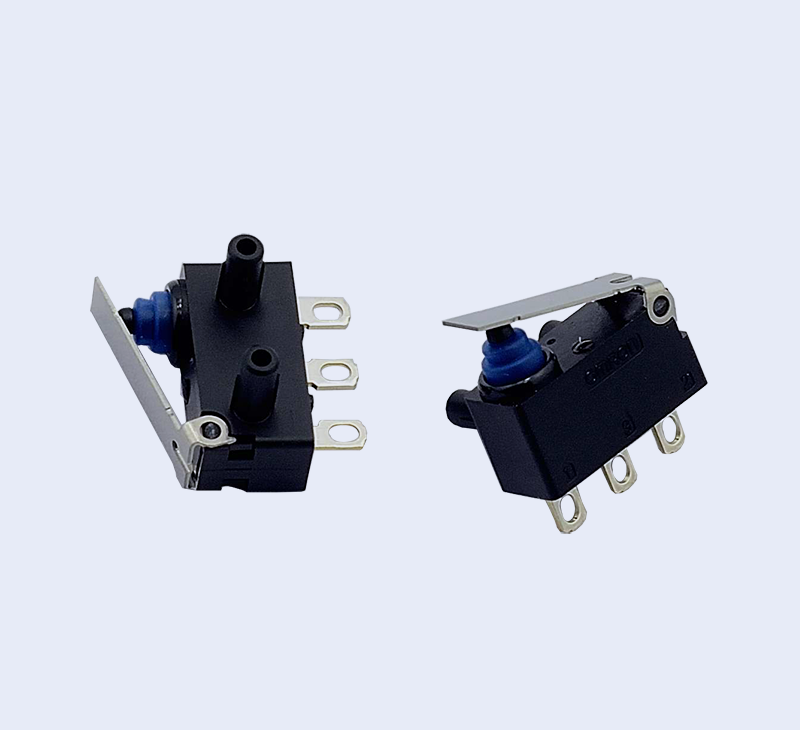

直葉片擺桿

焊接

D2HW-BR251H

D2HW-ER251H

帶導線下方引出 1c D2HW-BR251M D2HW-ER251M

1b D2HW-BR252M D2HW-ER252M

1a D2HW-BR253M D2HW-ER253M

右方引出

額定電壓	阻性負載
AC125V	0.1A
DC12V DC24V DC42V	2A 1A 0.5A

注.	上述額定值是在下面條件下測得的數據。
	（1）環境溫度：20±2℃
	（2）環境濕度：65±5%RH
	（3）操作頻率：30次/min

項目

型號

D2SW-P2

D2SW-P01

容許操作速度

1mm～500mm/s(針狀按鈕型的情況)

容許操作頻率

30次/min

絕緣電阻

100MΩ（DC500V絕緣電阻計）

接觸電阻（初始值）

端子型

100mΩ以下

導線型

150mΩ以下

耐電壓

同極端子間

AC600V 50/60Hz 1min

帶電金屬部與地之間

AC1,500V 50/60Hz 1min

各端子和非帶電金屬部間

AC1,500V 50/60Hz 1min

振動＊1

誤動作

頻率10～55Hz 雙振幅1.5mm

沖擊＊1

耐久

最大1000m/s²

誤動作

最大300m/s²

壽命＊2

機械

100萬次以上（60次/min）

電氣

10萬次以上（20次/min）

保護結構

端子型

IEC IP67（端子部除外）

導線型

IEC IP67

使用環境溫度

-40~+85℃ 60%RH以下（無結冰、無凝露）

使用環境濕度

95%RH以下（+5~+35℃時）

重量

約0.7g（端子型的針狀按鈕型的情況）

注.	上述數值為初始值。
*1.	針狀按鈕型有自由位置和動作限度位置、擺桿為動作限度位置時的值。接點為開路和閉路1ms以內。
*2.	關于試驗務必請另行查詢。

針狀按鈕型
D2HW-20

動作特性	型號

無柱

帶柱

M3螺釘安裝

動作力回復力	OF 最大 RF 最小

0.75N {76gf}
0.10N {10gf}

過行程響應差的行程	OT MD 最大

1.4mm (參考值)
0.25mm

自由位置動作位置動作限度位置	FP 最大 OP TTP 最大

11.2mm
10.4±0.2mm
9.1mm

7.2mm
6.4±0.2mm
5.1mm

注.	1.	上述外形尺寸圖中，未注公差為±0.2mm。
?	2.	動作特性為向A方向()動作時的情況。

擺桿型
D2HW-21

動作特性	型號

無柱

帶柱

M3螺釘安裝

動作力回復力	OF 最大 RF 最小

0.75N {76gf}
0.07N {7gf}

過行程響應差的行程	OT MD 最大

1.6mm (參考值)
0.5mm

自由位置動作位置動作限度位置	FP 最大 OP TTP 最大

12.8mm
11.5±0.5mm
10mm

8.8mm
7.5±0.5mm
6mm

注.	1.	上述外形尺寸圖中，未注公差為±0.2mm。
?	2.	動作特性為向A方向()動作時的情況。

長擺桿型
D2HW-22

動作特性	型號

無柱

帶柱

M3螺釘安裝

動作力回復力	OF 最大 RF 最小

0.5N {50gf}
0.03N {3gf}

過行程響應差的行程	OT MD 最大

2.5mm (參考值)
0.8mm

自由位置動作位置動作限度位置	FP 最大 OP TTP 最大

15.5mm
13.3±0.8mm
11mm

11.5mm
9.3±0.8mm
7mm

注.	1.	上述外形尺寸圖中，未注公差為±0.2mm。
?	2.	動作特性為向A方向()動作時的情況。

R形擺桿型
D2HW-23

動作特性	型號

無柱

帶柱

M3螺釘安裝

動作力回復力	OF 最大 RF 最小

0.65N {66gf}
0.05N {5gf}

過行程響應差的行程	OT MD 最大

1.9mm (參考值)
0.5mm

自由位置動作位置動作限度位置	FP 最大 OP TTP 最大

16.5mm
15.2±0.5mm
13.5mm

12.5mm
11.2±0.5mm
9.5mm

注.	1.	上述外形尺寸圖中，未注公差為±0.2mm。
?	2.	動作特性為向A方向()動作時的情況。

滾珠擺桿型
D2HW-24

動作特性	型號

帶柱

M3螺釘安裝

動作力回復力	OF 最大 RF 最小

0.65N {66gf}
0.03N {3gf}

過行程響應差的行程	OT MD 最大

1.9mm (參考值)
0.6mm

自由位置動作位置動作限度位置	FP 最大 OP TTP 最大

15.3mm
14±0.6mm
12.3mm

注.	1.	上述外形尺寸圖中，未注公差為±0.2mm。
?	2.	動作特性為向A方向()動作時的情況。

直葉片擺桿
D2HW-25

動作特性	型號

帶柱

M3螺釘安裝

動作力回復力	OF 最大 RF 最小

1.2N {122 gf}
0.05N {5 gf}

過行程響應差的行程	OT MD 最大

2.5 mm (參考值)
0.7 mm

自由位置動作位置動作限度位置	FP 最大 OP TTP 最大

11.9 mm
8.1±0.8 mm
6.0 mm

注.	1.	上述外形尺寸圖中，未注公差為±0.2mm。
?	2.	動作特性為向A方向()動作時的情況。

葉式擺桿型
D2HW-26

動作特性	型號

帶柱

M3螺釘安裝
